牛津仪器能谱新产品Ultim Extreme系列简介
2018年12月3日

随着科研水平的提高,材料的元素分析对能谱技术能力的要求也越来越高。尤其是低电压、小束流等苛刻条件下,需要能谱可以在较短的时间内采集到足够多的X射线信号来完成材料元素信息的表征。


图1 相同条件下,随着探测器有效晶体面积的增加,收集到的X射线信号明显增多

      作为对能谱技术革新的回应,牛津仪器发布了全新一代能谱系列产品Ultim Max,该系列产品对能谱的探测器、信号处理和软件系统进行了全新的升级,分析能力达到了前所未有的水平。Ultim Max探测器的晶体面积从40mm2到170mm2,随着SDD面积的增加,同样工作条件下,能谱信号收集能力随之提高。Ultim Max采用最新电子电路设计和新一代X4脉冲处理器,保证了大计数率条件下的低噪音水平和稳定性。且无论计数率大小,其能量分辨率保持一致,不牺牲信号的质量。与X-MaxN系列产品相比,信号处理时间更短,速度更快,且和峰修正准确性更高。



图2 无论计数率是4,000cps还是400,000cps,正长石标样元素含量的定量结果都非常接近其真实含量,无和峰误差影响

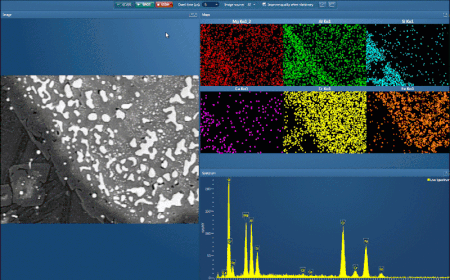

图3 Ultim Max探测器及AztecLive演示



Ultim Max系列配置AztecLive功能,能够实时显示电子图像、X射线谱图和面分布图,帮助用户快速找到感兴趣的区域。AztecLive内置的Tru-Q算法实时剥离重叠谱峰,在超大信号输入条件下进行和峰校正,给出准确的定性、定量结果。


图4  Ultim® Extreme在轻质元素分析能力方面表现优异,在低电压下剥离重叠谱峰(如Si Ka和W Ma峰),揭示电子元器件的真实结构



Ultim® Extreme是Ultim Max系列的高端产品,探测器的结构得到了全新的设计,从而缩短了工作距离和探测距离,使得信号收集能力得到了大大增强。Ultim® Extreme采用无窗设计,消除了窗口对低能端X射线的吸收,在低能端X射线信号的探测方面表现优异,轻元素分析范围扩展到Li。尤其是在低电压、小束流等极端条件下,Ultim®Extreme能够在短时间内收集到足够的信号对材料的微细结构进行表征,空间分辨率能够达到10nm,是半导体元器件、催化剂、纳米颗粒等新型材料分析的得力助手。
